チャット / リアルタイムメッセージング（WhatsApp/Slack）── 順序保証とE2E暗号化
扱うCS概念：WebSocket / Long Polling、メッセージ順序保証（Lamport Clock / Vector Clock）、E2E暗号化（Signal Protocol）、オフライン同期、プレゼンス管理
この章で何ができるようになるか：1対1チャットとグループチャットの設計の違いを説明でき、メッセージの順序保証・配信保証・E2E暗号化がどう実現されているかを理解できる。
問題設定
WhatsApp 規模のチャットアプリを設計する。
規模感：
- ユーザー数：30億（MAU、2025年時点）
- 同時接続：数億
- メッセージ数：1日1000億件以上
- グループ：最大1024人
機能要件：
- 1対1チャット
- グループチャット
- メッセージのステータス（送信済み / 配信済み / 既読）
- メディア送信（画像・動画）
- オフライン時のメッセージ保持
非機能要件：
- リアルタイム配信（数百ms 以内）
- メッセージの順序保証
- E2E暗号化（サーバーもメッセージを読めない）
- 高可用性（99.99%）接続管理：WebSocket が必要な理由
HTTP のリクエスト-レスポンスモデルでは「サーバーからクライアントにプッシュ」ができない。
HTTP Polling（短期ポーリング）:
クライアント →（1秒ごとに）→ サーバー: 「新しいメッセージある？」
サーバー: 「ない」「ない」「ない」「1件あり」
→ リクエストの90%以上が空振り。大量のユーザーで非現実的。
Long Polling:
クライアント → サーバー: 「新しいメッセージがあるまで待って」
サーバー: （メッセージが来るまでレスポンスを保留）
→ 空振りは減るが、接続の張り直しが頻繁。タイムアウト管理が複雑。
WebSocket:
クライアント ↔ サーバー: 双方向の永続接続
→ サーバーからいつでもプッシュできる。最も効率的。# WebSocket 接続管理
class ConnectionManager:
def __init__(self):
# {user_id: WebSocket}
self.active: dict[str, WebSocket] = {}
# ユーザーがどのサーバーに接続しているかを Redis で管理
self.redis = redis.Redis()
async def connect(self, user_id: str, ws: WebSocket):
self.active[user_id] = ws
# どのサーバーに接続しているかを記録
self.redis.hset("user:connections", user_id, self.server_id)
async def disconnect(self, user_id: str):
self.active.pop(user_id, None)
self.redis.hdel("user:connections", user_id)
async def send_to_user(self, user_id: str, message: dict):
ws = self.active.get(user_id)
if ws:
await ws.send_json(message)
else:
# 別サーバーに接続中 or オフライン
server_id = self.redis.hget("user:connections", user_id)
if server_id:
# Pub/Sub で該当サーバーに転送
self.redis.publish(f"server:{server_id}", json.dumps({
"to": user_id,
"message": message
}))
else:
# オフライン → キューに保存
self.redis.rpush(f"offline:{user_id}", json.dumps(message))メッセージフロー
sequenceDiagram
participant Alice
participant ChatSrvA as Chat Server A
participant MQ as メッセージキュー
participant ChatSrvB as Chat Server B
participant Bob
Alice->>ChatSrvA: WebSocket: {to: "bob", text: "hi"}
ChatSrvA->>ChatSrvA: メッセージID生成（Snowflake）
ChatSrvA->>MQ: メッセージをキューに投入
ChatSrvA-->>Alice: ACK: sent ✓
MQ->>ChatSrvB: Bob の接続先サーバーへ配信
ChatSrvB->>Bob: WebSocket push: {from: "alice", text: "hi"}
Bob-->>ChatSrvB: ACK: delivered ✓✓
ChatSrvB->>MQ: 配信完了イベント
MQ->>ChatSrvA: Alice に配信ステータスを通知
ChatSrvA->>Alice: delivered ✓✓
Note over Alice,Bob: Bob がメッセージを開いたとき
Bob->>ChatSrvB: read receipt
ChatSrvB->>MQ: 既読イベント
MQ->>ChatSrvA: Alice に既読通知
ChatSrvA->>Alice: read ✓✓（青チェック）メッセージの順序保証
「Hello」→「World」の順に送ったのに「World」→「Hello」の順に表示される──これは許されない。
問題：分散環境では「時刻」が信頼できない
Alice のスマホ時計：14:00:01 に「Hello」送信
Alice のスマホ時計：14:00:02 に「World」送信
→ Alice 側では順序が保証される
しかし Bob のサーバーに届く順序はネットワーク遅延で逆転しうる
→ サーバー側のタイムスタンプも NTP ずれで信頼できない解決策：会話単位のシーケンス番号
class Conversation:
def __init__(self, conversation_id: str):
self.conversation_id = conversation_id
# Redis INCR でアトミックにシーケンス番号を発行
self.seq_key = f"conv:{conversation_id}:seq"
def create_message(self, sender_id: str, content: str) -> dict:
# 会話ごとの単調増加シーケンス番号
seq = redis.incr(self.seq_key)
return {
"message_id": generate_snowflake_id(),
"conversation_id": self.conversation_id,
"sender_id": sender_id,
"content": content,
"sequence": seq, # これで順序を保証
"server_timestamp": time.time(),
}クライアントはシーケンス番号で並び替えて表示する。サーバーのタイムスタンプはあくまで参考情報。
グループチャットの配信
1対1なら相手の接続先サーバーに送るだけだが、グループチャットでは全メンバーに配信する必要がある。
async def send_group_message(group_id: str, sender_id: str, content: str):
message = create_message(sender_id, content)
# グループメンバー一覧を取得
members = await db.get_group_members(group_id)
# メッセージを永続化
await db.insert_message(group_id, message)
# 各メンバーへ配信
for member_id in members:
if member_id == sender_id:
continue
await connection_manager.send_to_user(member_id, message)
# オフラインメンバーには未読カウンターを増加
if not connection_manager.is_online(member_id):
await redis.incr(f"unread:{member_id}:{group_id}")Fan-out の問題（Ch.10 と同じ構造）：1024人グループでメッセージが来るたびに1024件の配信が走る。高頻度なグループではメッセージキューを介して非同期配信する。
E2E 暗号化（End-to-End Encryption）
WhatsApp は Signal Protocol を使い、サーバーがメッセージの内容を一切読めない設計になっている。
鍵交換の流れ（簡略版）：
1. Alice と Bob が鍵ペア（公開鍵・秘密鍵）を生成
2. 公開鍵をサーバーに登録
3. Alice が Bob に送信するとき：
a. Bob の公開鍵をサーバーから取得
b. Diffie-Hellman 鍵交換で共有秘密鍵を導出
c. 共有秘密鍵で AES-256-CBC 暗号化 + HMAC-SHA256 認証
d. 暗号文をサーバー経由で Bob に送信
4. Bob は自分の秘密鍵で共有秘密鍵を導出し、復号
サーバーは暗号文だけを中継。平文を見ることができない。# Signal Protocol の Double Ratchet（簡略化した概念コード）
from cryptography.hazmat.primitives.asymmetric import x25519
from cryptography.hazmat.primitives.ciphers.aead import AESGCM
import os
class E2ESession:
"""メッセージごとに鍵が更新される（Forward Secrecy）"""
def __init__(self, shared_secret: bytes):
self.chain_key = shared_secret
self.message_number = 0
def _derive_keys(self) -> tuple[bytes, bytes]:
"""チェーンキーからメッセージキーと次のチェーンキーを導出"""
import hashlib, hmac
mk = hmac.new(self.chain_key, b"\x01", hashlib.sha256).digest()
next_ck = hmac.new(self.chain_key, b"\x02", hashlib.sha256).digest()
self.chain_key = next_ck
return mk, next_ck
def encrypt(self, plaintext: bytes) -> bytes:
message_key, _ = self._derive_keys()
nonce = os.urandom(12)
aesgcm = AESGCM(message_key)
ciphertext = aesgcm.encrypt(nonce, plaintext, None)
self.message_number += 1
return nonce + ciphertext
def decrypt(self, data: bytes) -> bytes:
nonce, ciphertext = data[:12], data[12:]
message_key, _ = self._derive_keys()
aesgcm = AESGCM(message_key)
self.message_number += 1
return aesgcm.decrypt(nonce, ciphertext, None)Forward Secrecy：メッセージごとに鍵が変わるため、仮に1つの鍵が漏洩しても過去のメッセージは復号できない。
オフライン同期
Alice がオフラインの間に Bob がメッセージを送った場合：
1. サーバーは Alice の未配信キューにメッセージを保存
2. Alice がオンラインに復帰
3. WebSocket 接続確立後、未配信メッセージを一括配信
4. Alice のクライアントがシーケンス番号でソートして表示async def on_user_reconnect(user_id: str, ws: WebSocket):
"""ユーザーが再接続したとき、未配信メッセージを送信"""
# 最後に受信したシーケンス番号をクライアントから受け取る
client_state = await ws.receive_json()
last_seen_seq = client_state.get("last_sequence", 0)
# 各会話の未配信メッセージを取得
conversations = await db.get_user_conversations(user_id)
for conv_id in conversations:
messages = await db.get_messages_after(conv_id, last_seen_seq)
for msg in messages:
await ws.send_json(msg)
# オフラインキューも配信
while True:
msg = redis.lpop(f"offline:{user_id}")
if not msg:
break
await ws.send_json(json.loads(msg))まとめ

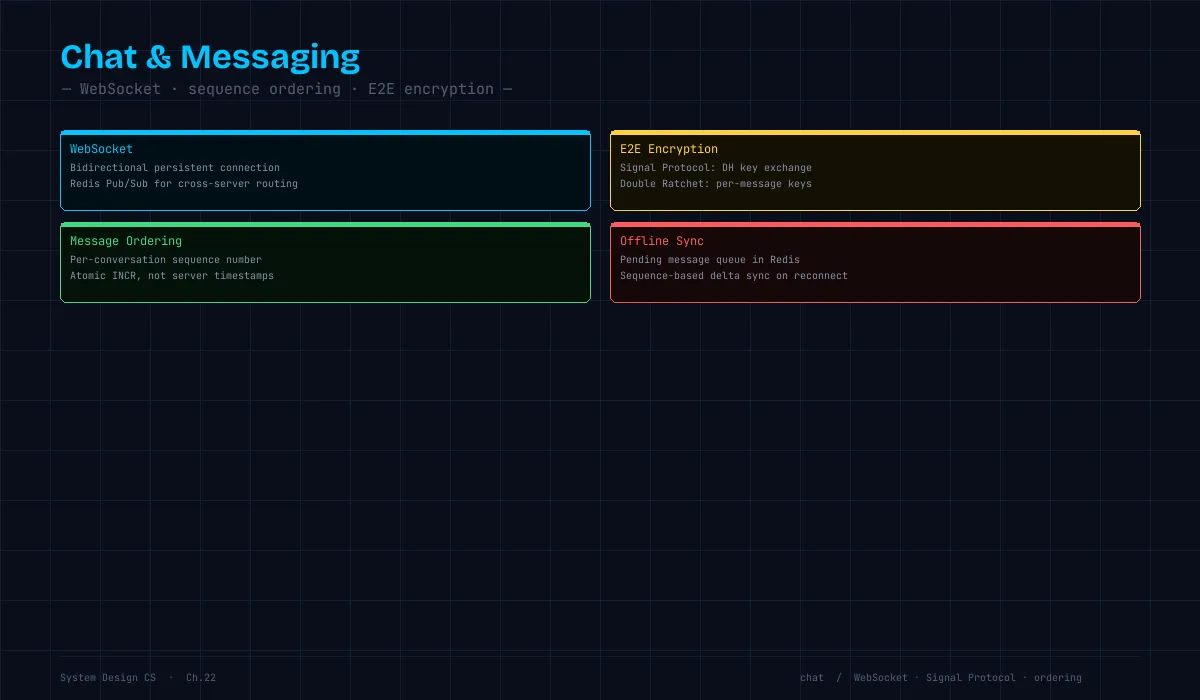

| 課題 | 解決策 | CS概念 |
|---|---|---|
| サーバー → クライアントのプッシュ | WebSocket（双方向永続接続） | 全二重通信 |
| 複数サーバー間の配信 | Redis Pub/Sub + 接続レジストリ | メッセージブローカー |
| メッセージ順序の保証 | 会話単位のシーケンス番号 | 単調増加カウンター |
| グループチャットの配信 | Fan-out + 非同期キュー | Ch.10 と同じ構造 |
| サーバーに内容を見せない | E2E暗号化（Signal Protocol） | DH鍵交換 + AES-CBC + HMAC |
| 鍵漏洩時の過去メッセージ保護 | Double Ratchet（メッセージごとに鍵更新） | Forward Secrecy |
| オフライン復帰時の同期 | 未配信キュー + シーケンスベース差分同期 | イベントソーシング |
