このレイヤーの役割：データがディスク上でどう物理的に格納されているか。RDB の「骨格」。

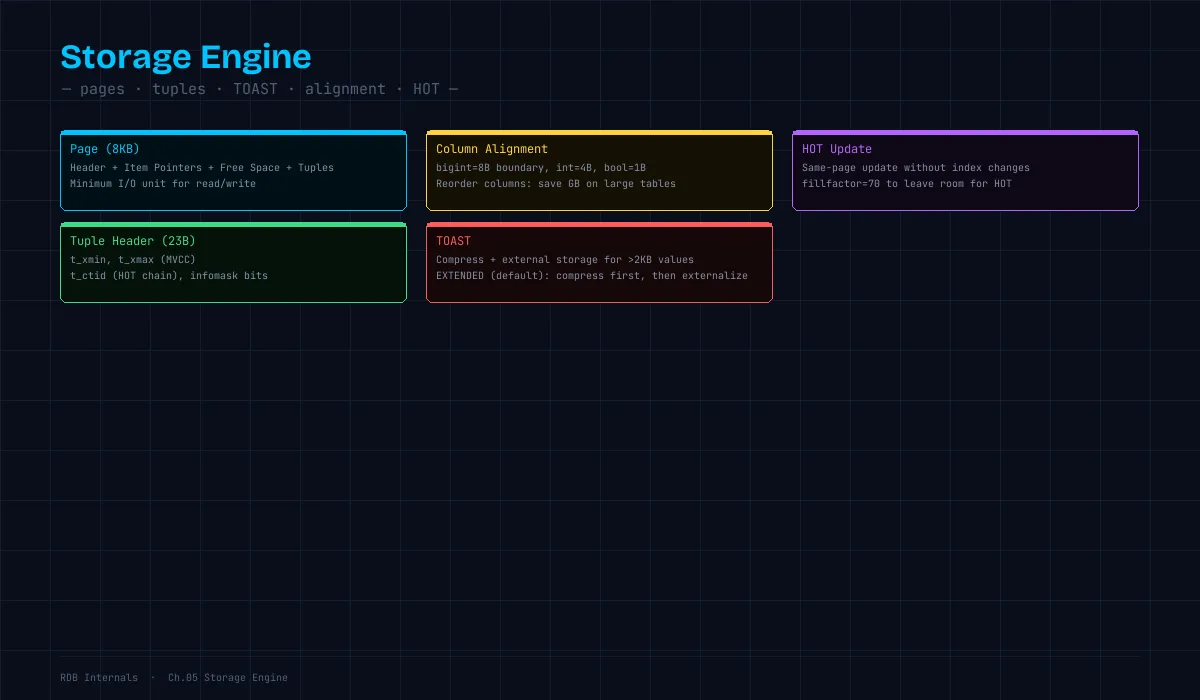

ストレージエンジン — ページ・タプル・TOAST・HOT

この章で何ができるようになるか：「8KB のページ」「タプルヘッダ」「TOAST」といったストレージ概念を理解し、テーブルの物理的な肥大化の原因と対策を説明できるようになる。

ページ（Page / Block）

PostgreSQL のストレージの最小単位は 8KB のページ（MySQL InnoDB は 16KB）。

1ページ (8192 bytes) の構造:

+---------------------------+
| Page Header (24 bytes)    |  ← ページのメタ情報
+---------------------------+
| Item Pointers (Line Ptrs) |  ← 各タプルへのオフセット配列
| [LP1][LP2][LP3]...        |    （上から下へ伸びる）
+---------------------------+
|                           |
|     Free Space            |  ← 空き領域
|                           |
+---------------------------+
| Tuple 3                   |  ← 実際のデータ
| Tuple 2                   |    （下から上へ伸びる）
| Tuple 1                   |
+---------------------------+
| Special Space             |  ← インデックスページ用の特殊領域
+---------------------------+
-- ページサイズの確認
SHOW block_size;  -- 8192（デフォルト）

-- テーブルのページ数と行数の確認
SELECT
  pg_relation_size('users') AS total_bytes,
  pg_relation_size('users') / 8192 AS pages,
  reltuples::bigint AS estimated_rows
FROM pg_class WHERE relname = 'users';

Item Pointer（Line Pointer）

各タプルへの間接参照。TID（Tuple Identifier）= (ページ番号, オフセット番号) でタプルを特定する。

なぜ間接参照が必要か:
  VACUUM でタプルの物理位置が変わっても、
  Item Pointer を更新するだけでインデックスのエントリを変更しなくて済む
  （HOT: Heap Only Tuple 最適化で活用される）

タプル（Tuple / Row）

各行のデータ。ヘッダ + 実際のカラムデータで構成される。

タプルの構造:

+-----------------------------------+
| Tuple Header (23 bytes + padding) |
|  t_xmin:  このタプルを挿入した TX ID  |
|  t_xmax:  このタプルを削除した TX ID  |
|  t_cid:   TX 内のコマンド ID         |
|  t_ctid:  現在の TID（自分自身 or 更新先）|
|  t_infomask: 状態ビットフラグ        |
+-----------------------------------+
| NULL Bitmap                       |  ← どのカラムが NULL か
+-----------------------------------+
| Column 1 data                     |
| Column 2 data                     |
| Column 3 data                     |
| ...                               |
+-----------------------------------+

23バイトのヘッダ：どんなに小さい行でも、ヘッダだけで最低23バイト（パディング含めて24バイト）のオーバーヘッドがある。

-- 1行あたりの実際のサイズを確認
SELECT
  pg_column_size(users.*) AS row_bytes,
  pg_column_size(users.name) AS name_bytes,
  pg_column_size(users.email) AS email_bytes
FROM users LIMIT 5;

カラムのアライメント

PostgreSQL はカラムを型のアライメントに従って配置する:
  int2 (SMALLINT):  2バイト境界
  int4 (INTEGER):   4バイト境界
  int8 (BIGINT):    8バイト境界
  text / varchar:   1バイト境界（可変長）

カラム順序でパディングが発生する:
  ❌ 悪い例: (bool, bigint, bool, bigint)
    → [bool 1B][padding 7B][bigint 8B][bool 1B][padding 7B][bigint 8B] = 32B

  ✅ 良い例: (bigint, bigint, bool, bool)
    → [bigint 8B][bigint 8B][bool 1B][bool 1B][padding 6B] = 24B
    → 8バイト節約 / 行

実務への影響：数億行のテーブルでは、カラム順序の最適化だけで数GB のストレージを節約できる。

TOAST（The Oversized-Attribute Storage Technique）

8KB のページに収まらない大きなデータの扱い。

1行のデータが約2KB（ページの1/4）を超えると TOAST が発動:

TOAST の戦略:
  1. PLAIN:  圧縮も外部格納もしない（固定長の小さい型）
  2. EXTENDED: まず圧縮を試みる → それでも大きければ外部テーブルに格納（デフォルト）
  3. EXTERNAL: 圧縮せず外部テーブルに格納（既に圧縮済みのデータに有効）
  4. MAIN:   まず圧縮を試みるが、外部格納はなるべく避ける
-- カラムの TOAST 戦略を確認
SELECT attname, attstorage
FROM pg_attribute
WHERE attrelid = 'articles'::regclass AND attnum > 0;
-- attstorage: p=PLAIN, x=EXTENDED, e=EXTERNAL, m=MAIN

-- TOAST テーブルの確認
SELECT relname, pg_size_pretty(pg_relation_size(oid))
FROM pg_class
WHERE relname LIKE 'pg_toast_%' AND relkind = 't'
ORDER BY pg_relation_size(oid) DESC
LIMIT 5;

テーブルスペースとファイルレイアウト

$PGDATA/
  base/
    16384/                    ← データベース OID
      16385                   ← テーブルファイル（リレーションの OID）
      16385.1                 ← 1GB を超えると分割される
      16385_fsm               ← Free Space Map（空き領域マップ）
      16385_vm                ← Visibility Map（可視性マップ）

Free Space Map（FSM）

各ページの空き領域を追跡。INSERT 時に「どのページに空きがあるか」を高速に見つけるために使う。

Visibility Map（VM）

各ページの全タプルが「全トランザクションから可視」かを追跡。

用途:
  1. Index Only Scan: VM でページが「全可視」なら、テーブルにアクセスせず
     インデックスだけで結果を返せる
  2. VACUUM: 「全可視」ページは VACUUM のスキャン対象から除外できる
     → VACUUM の高速化

fillfactor：ページの空き率を制御

-- 更新が多いテーブル: fillfactor を下げて HOT 更新の余地を残す
CREATE TABLE orders (
    id SERIAL PRIMARY KEY,
    status TEXT
) WITH (fillfactor = 70);
-- 各ページの 70% だけ使用し、30% を更新用に空けておく

-- 更新がほぼないテーブル: fillfactor を上げて空間効率を最大化
CREATE TABLE audit_log (
    id SERIAL PRIMARY KEY,
    event TEXT
) WITH (fillfactor = 100);

HOT（Heap Only Tuple）更新

インデックス付きカラムが変更されない UPDATE で、同じページ内に新しいタプルを書き込む最適化。インデックスの更新が不要になる。

通常の UPDATE:
  1. 旧タプルに削除マークを付ける
  2. 新しいタプルをヒープに追加
  3. 全てのインデックスを更新（新 TID を登録）← コスト大

HOT UPDATE（条件: インデックス付きカラムが変更されない + 同じページに空きがある）:
  1. 旧タプルの t_ctid を新タプルに向ける
  2. 新タプルを同じページに追加
  3. インデックスの更新は不要 ← コスト大幅削減
-- HOT 更新の統計確認
SELECT
  n_tup_upd AS total_updates,
  n_tup_hot_upd AS hot_updates,
  ROUND(100.0 * n_tup_hot_upd / NULLIF(n_tup_upd, 0), 1) AS hot_ratio_pct
FROM pg_stat_user_tables
WHERE relname = 'orders';
-- hot_ratio_pct が高いほど効率的

MySQL InnoDB との違い

PostgreSQLMySQL InnoDB
ページサイズ8KB（デフォルト）16KB
行の格納ヒープ（挿入順・順序なし）クラスタードインデックス（PK 順）
MVCC 方式タプルに xmin/xmax を保持Undo ログで旧バージョンを復元
大きなデータTOAST（自動圧縮+外部格納）ROW_FORMAT=DYNAMIC（オーバーフローページ）
セカンダリインデックスTID を直接参照PK を参照（PK → データの二段構え）

まとめ

概念役割パフォーマンスへの影響
ページ（8KB）ストレージの最小I/O単位ランダム vs シーケンシャルI/O
タプルヘッダ（23B）MVCC 情報・NULLビットマップ小さい行ほどオーバーヘッド比率が高い
カラムアライメント型のバイト境界に合わせるカラム順序で数GB 節約可能
TOAST大きな値の圧縮・外部格納JSONB・TEXT カラムの効率
FSM / VM空きページ・可視ページの追跡INSERT 性能・Index Only Scan・VACUUM
fillfactorページの空き率HOT 更新の成功率
